理化聯(lián)科公布低比表面積測定和NLDFT孔徑分析新成果

（2023年10月25日）

        2023年10月17日至19日，由中國顆粒學會顆粒測試專業(yè)委員會主辦的第十四屆全國顆粒測試學術(shù)會議暨2023全國粉體測試技術(shù)應用研討會在山東省臨沂市隆重舉行。本次會議邀請了國內(nèi)外測試的專家、學者、企業(yè)、優(yōu)秀學生代表一同參與并作學術(shù)報告，圍繞“技術(shù)應用”這一關(guān)鍵，共話粉體測試及表征技術(shù)新成果、新設(shè)備、新方案，特別是動態(tài)光散射技術(shù)測定納米粒度成為會議的熱點。理化聯(lián)科（北京）儀器科技有限公司楊正紅總經(jīng)理受邀作大會報告，介紹理化聯(lián)科新一代物理吸附分析技術(shù)帶來的新的技術(shù)標準和應用突破，并展示了超低比表面積藥物呋喃妥因在理化聯(lián)科的iPore 450儀器上的測試精度。楊經(jīng)理指出，測量過程中的溫度及壓力的準確控制是提高分析準確性的前提。

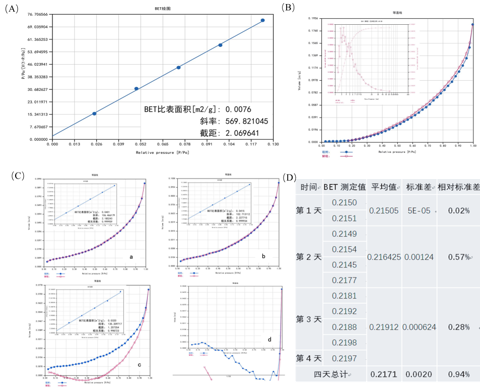

在會上，楊正紅總經(jīng)理向大家展示iPore450僅依靠氮氣吸附就可對低比表面積和孔徑實現(xiàn)超極限測量。該分析技術(shù)完全可代替?zhèn)鹘y(tǒng)的氪吸附對低表面積樣品的測量，極大地節(jié)約了儀器成本和測量成本；驗證了iPore450測量的重復性，對于0.04m²/g的金屬氧化物，兩次測定完整的吸附等溫線并計算比表面積值可以完全重復；連續(xù)四天驗證了BET比表面測定的長期穩(wěn)定性優(yōu)于1%。表明該技術(shù)不僅可實現(xiàn)對低表面積材料的測定，并且可實現(xiàn)長期穩(wěn)定、重復性測定，對現(xiàn)有分析技術(shù)是一個重大的突破。

理化聯(lián)科還以論文形式公布了研究和開發(fā)非定域密度函數(shù)理論（NLDFT）軟件的新成果：

1.利用CO₂ @273K吸附表征碳材料0.3~1.0nm的微孔分布，再用氮吸附分析表征1.0nm~100nm的納米孔分布；由iPoreDFT^?軟件可以對同一樣品的不同氣體吸附等溫線同時進行計算擬合，得到覆蓋微孔和納米孔范圍的綜合孔徑分布圖，彌補了常規(guī)氮吸附物理吸附分析儀測定碳材料微孔孔徑分布的不足。

2.利用高精度微孔型物理吸附分析儀iPore620從P/P₀~10^-10起準確測定低比表面硬碳的微孔段氮吸附飽和吸附量。利用iPoreDFT^?對硬碳的復雜吸附等溫線進行分段分析，可提供相應孔型的結(jié)合能和含量比例，準確地分析多孔材料中的不同孔型的孔徑分布及累積孔分布，在碳材料分析中達到了一個新的高度。
